INCREMENTE SU EFICIENCIA DE PRODUCCIÓN
Le presentamos la NUEVA Serie Graphtec CE8000, la solución ideal para aumentar la eficiencia en la producción de Señalización, Gráficos en Vinil, prendas DTF, Impresión y Corte, POP, Empaque, Mercados Automotrices y más.
En comparación con su predecesora, la CE7000, la CE8000 ofrece una Estructura Mejorada para un mejor rendimiento en la alimentación y el corte.
Una Nueva Conexión LAN Wirelss añade comodidad y flexibilidad, permitiendo una conectividad fluida en diversos entornos de trabajo. Además, está equipada con el confiable Sistema de Detección de Marcas de Registro (ARMS), heredado de la CE7000, para una operación precisa.
Potencie sus Capacidades de Producción con la Serie Graphtec CE8000 La Solución Perfecta para Flujos de Trabajo Eficientes con Resultados Excepcionales.
NUEVAS CARACTERISTICAS IMPORTANTES:
• NUEVO PANEL DE CONTROL
• NUEVA CONEXIÓN LAN INALÁMBRICA
• NUEVO PORTAHERRAMIENTAS/MONTAJE
UN NUEVO PANEL TÁCTIL con TECLAS MECÁNICAS ofrece a los usuarios mayor flexibilidad, permitiendo al operador mantener los ojos en el material mientras lo alimenta.
NUEVA CONEXION LAN Inalámbrica:
El CE8000 incluye una opción de conexión Wireless que mejora la flexibilidad en la ubicación de la instalación del equipo.
NUEVO Porta-Herramientas/Montaje:
El diseño mejorado facilita el cambio de herramientas y la posición de la cuchilla deslizando el tope del porta herramientas hacia adelante y hacia atrás
Push Rollers con presión Ajustable:
Junto con la nueva función de Asistente de Carga de Materiales ayuda a mantener el material estable y previene problemas de alimentación.
Notificación por Correo Electrónico:
Las notificaciones de finalización de trabajos y errores pueden enviarse a los usuarios por correo electrónico.
Asistente de Carga de Materiales:
Los ventiladores de succión ayudan a prevenir el levantamiento y desplazamiento del material durante la alimentación.
Rediseño del Espacio de Almacenaje
El compartimiento para almacenaje de herramientas es ahora magnético facilitando el cambio en la posición de este elemento en caso de ser necesario.
RENDIMIENTO DE CORTE DE NIVEL SUPERIO
CARACTERISTICAS
UN NUEVO PANEL TÁCTIL con TECLAS MECÁNICAS
Ofrece a los usuarios mayor flexibilidad, permitiendo al operador mantener
los ojos en el material mientras lo alimenta.
NUEVA ESTRUCTURA DEL MENU
Mejoras al menú son más intuitivas y eficientes utilizando la nueva pantalla touch screen
con iconos que permite que la operación sea más fácil.
• Descargar el Nuevo Firmware usando Software Download/ Actualizar via Wireless LAN o USB.
• Actualizar nuevo Firmware usando la unidad USB cuando está operando sin conexión de red.

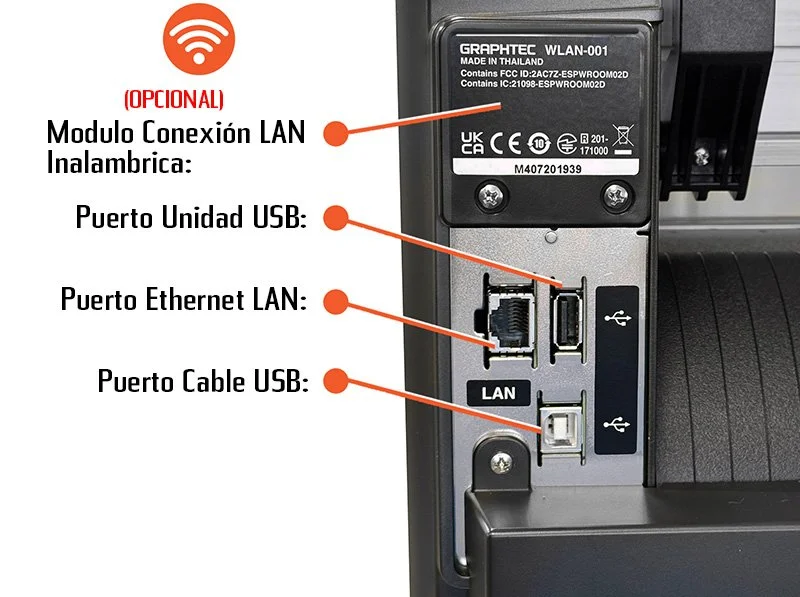

CONEXIÓN DE RED
Conexión Wireless que mejora la flexibilidad en la ubicación de la instalación del equipo.
OPERACIÓN USB OFFLINE
Un puerto USB secundario está disponible para el uso de unidades USB para que los trabajos puedan ser cargados y cortados sin la necesidad de una computadora. Seleccione la función barcode o seleccione el archivo directamente de la unidad USB.
SISTEMA DATALINK
Ahorre tiempo y reduzca la posibilidad de errores de producción mediante el uso de códigos de barras para procesar automáticamente múltiples trabajos con solo tocar un botón.
DATALINK admite cualquier combinación de software RIP e impresora además del software Cutting Master 4 y Graphtec Pro Studio incluido.
El CE8000 detecta datos de corte vinculados con códigos de barras desde la PC del operador o la memoria USB, abre el archivo correcto, establece las condiciones de corte y comienza a cortar automáticamente.
PRECISION PRINT & CUT
NUEVO ARMS 9
Un nuevo y mejorado Sistema Avanzado de Detección de Marcas de Registro, o ARMS, para aplicaciones de impresión y corte. El sistema de códigos de barras DataLink es la nueva adición al ARMS. Ahora se pueden generar e imprimir códigos de barras como parte del diseño, lo que crea una operación sin manos. La lectura de las marcas de registro es más rápida, aumentando la productividad.
Contour & die cut
Separate tool positions for contour and die cutting ensures the longevity of your blades and cutting strip when creating decals and graphics that are effortlessly popped out of sheet and roll media.
NUEVO DISEÑO PUSH ROLLER:
El diseño del Push Roller del CE8000-130 ha cambiado para que solo el Push Roller central se pueda activar/desactivar lo cual hace que el ajuste de la fuerza sea más fácil.
ASISTENTE DE CARGA DE MATERIALES:
El CE8000 cuenta con ventiladores de succión que se
encienden cuando los sensores reconocen material en
la base de trabajo del plotter
NUEVO Porta-Herramientas/Montaje
El diseño mejorado facilita el cambio de herramientas y la posición
de la cuchilla deslizando el tope del porta herramientas hacia
adelante y hacia atrás.
SOFTWARE
La Serie CE8000 viene completada por nuestro paquete adicional de software Graphtec junto con conectividad Ethernet.
El software incluye el software plugin Cutting Master 5 para usuarios de Adobe y Corel, así como nuestro popular software Graphtec Studio 2 para el diseño y corte de gráficos.
La serie CE8000 funciona tanto con plataformas PC como MAC, o utiliza el puerto USB para memoria si es necesario.
¡Graphtec hace todo MÁS FÁCIL, así que contacta a tu Distribuidor Autorizado Graphtec hoy mismo!
APLICACIONES
EXPANDA SUS CAPACIDADES CON LA ALTAMENTE VERSATIL SERIE CE8000
ACCESORIOS STANDARD
| Elemento | Cant. | Descripción | |
|---|---|---|---|
| Portacuchilla | 1 | PHP33-CB09N-HS | |
| Cuchilla | 1 | CB09UB | |
| Partes para Base de Plotter | 1 | Kit de Partes | |
| Base de Mesa para Rollo | 1 | Solo para CE8000-40 | |
| Base de Plotter | 1 | Accesorio incluido para 60/130 | |
| Descarga de Software | 1 | Graphtec Studio 2 y Cutting Master 5 para Mac y PC | |
| Documento Impreso | 1 | Manual de Instalación, Manual de Cuchilla y Manual de Seguridad | |
| Cable de Energía | 1 | El tipo de cable depende del destino. | |
| Elemento | No. De Parte | Descripción | Empaque |
|---|---|---|---|
| Portacuchilla | PHP33-CB09N-HS | Para CB09U Cuchilla | 1 set/paquete |
| PHP33-CB15N-HS | Para CB15U Cuchilla | 1 set/paquete | |
| PHP35-CB09-HS | Para CB09U Cuchilla | 1 set/paquete | |
| PHP35-CB15-HS | Para CB15U Cuchilla | 1 set/paquete | |
| Cuchilla | CB09UB-5 | 0.9mm dia. 45º angle, Supersteel | 5 cuchilla/paquete |
| CB09UB-K60-5 | 0.9mm dia. 30º ángulo, para thin film (Japan 60º) | 5 cuchilla/paquete | |
| CB15U-5 | 1.5mm dia. 45º ángulo supersteel | 5 cuchilla/paquete | |
| CB15UA-K30-5 | 1.5mm dia. 60º ángulo para reflectivo de alta intensidad | 5 cuchilla/paquete | |
| CT02U | Alta Durabilidad | 1 cuchilla/paquete | |
| Water-based Fiber-tip Pen and Pen Holder |
KF700-BK | Pluma(Negro) | 10 plumas/paquete |
| KF700-RD | Pluma(Rojo) | 10 plumas/paquete | |
| KF700-BL | Pluma(Azul) | 10 plumas/paquete | |
| PHP31-FIBER | Portapluma para pluma KF700 | 1 paquete |
OPTIONAL ACCESSORIES
| Elemento | No. De Parte | Descripción |
|---|---|---|
| Canasta para Material | PG0111 | CE8000-60 |
| PG0112 | CE8000-130 | |
| Accesorio para Mesa de Corte | OPH-A45 | CE8000-40/60 |
| Lupa | PM-CT-001 | |
| Portapluma | PHP31-FIBER | |
| Pluma base Agua | KF700-BK (black) | |
| Cable USB | 1 | 9.5 feet long |
| Item | CE8000-40 | CE8000-60 | CE8000-130 | |
|---|---|---|---|---|
| Configuración | Plotter de Rodillo manejado por un motor Servo Digital – 32bit CPU | |||
| Máximo Ancho de Corte (W x L) | 15" x 164' |
24" x 164' |
50" x 164' |
|
| Tracking Garantizado | 14" x 79" |
23” × 79” / 23”× 16.4’ *1 / *2 | 50”×79” / 49”×16.4’ *1 / *2 | |
| Largo de Material Montable | 2" 19" |
2" 30" |
2" 54" |
|
| Número de Push Rollers | 2 Rodillos | 3 Rodillos | ||
| Máxima Velocidad de Corte | 24"/s, en todas direcciones | 36"/s, en dirección 45° | 39"/s, en dirección 45° | |
| Máxima Fuerza de Corte | 4.41 N (450 gf) | |||
| Tamaño mínimo de corte | 5 mm (0.197”.) alphanumeric Helvetica med. Font *1 | |||
| Resolución Programable | GP-GL: 0.1 / 0.05 / 0.025 / 0.01 mm, HP-GL™: 0.025 mm | |||
| Precisión Constante | Max. 0.1 mm in plot up to 2 m (*1) | |||
| Código de Barras/Data Link | SI | |||
| Material Compatible | Vinil, Material Fluorescente y material Reflectivo hasta .25 mm de espesor (Excluyendo vinil Reflectivo de Alta Intensidad) | |||
| Interface | USB 2.0 (Full Speed) • Wireless LAN • 10BASE-T/100BASE-TX | |||
| Memoria Buffer | 2 MB | |||
| Configuración Comandos | GP-GL / HP-GL™ (Set by command or auto-detect) | |||
| Configuración Dual | 2 Usuarios con 8 Diferentes Condiciones de Corte establecido por usuario | |||
| Display LCD | Pantalla Táctil (240-dot x 128-dot) | |||
| Sistema de Lectura de Marcas de Registro |
Las marcas son escaneadas por un sensor óptico (ARMS 8.0), Segmentación de área, Múltiples marcas de compensación, Alineación en 4 ejes, Detección automática de marcas. | |||
| Precisión de alineación | Máximo 0.3 mm con imágenes impresas(cuando se leen marcas de registro especificadas) | |||
| Fuente de Energía | 100 a 120, 200 a 240 V AC (Auto switch), 50 / 60 Hz | |||
| Consumo de Energía | 120 VA | |||
| Ambiente Operativo | 10 a 35 ºC, 35 a 75 % R.H. (no-condensado) | |||
| Ambiente para precisión garantizada | 16 a 32 ºC, 35 a 70 % R.H. (no-condensado) | |||
| Dimensiones Externas (W x D x H) | Aprox. 26.65" x 17.76" x 10.5" | Aprox. 35.5" x 23" x 42.4" | Aprox. 65" x 32" x 42.3" | |
| Peso (Aprox.) | 24.25 lbs (11kg) | 46.3 lbs (21kg) | 106 lbs (40kg) | |
| Compatible OS (*2) | Windows 11 /10 / 8.1 / 64-bit editions Mac OS 10.2 (Sierra) a 13 (Ventura) |
|||
| Software Incluido (Descarga) | Graphtec Studio 2, Cutting Master 5 para Windows, and Mac | |||
| Compatibility Standards | Safety | PSE, UL/cUL, CE mark | ||
| EMC | VCCI Class A, FCC Class A, CE mark | |||
*1: Varia dependiendo del tipo de la película autorizada por GRAPHTEC y las condiciones de corte
*2: Cuando se usa la canasta
*3: HP-GL es una marca registrada de US Hewlett Packard Company
*4: Base para Material y stand es incluido
*5: Opción disponible en la fabrica

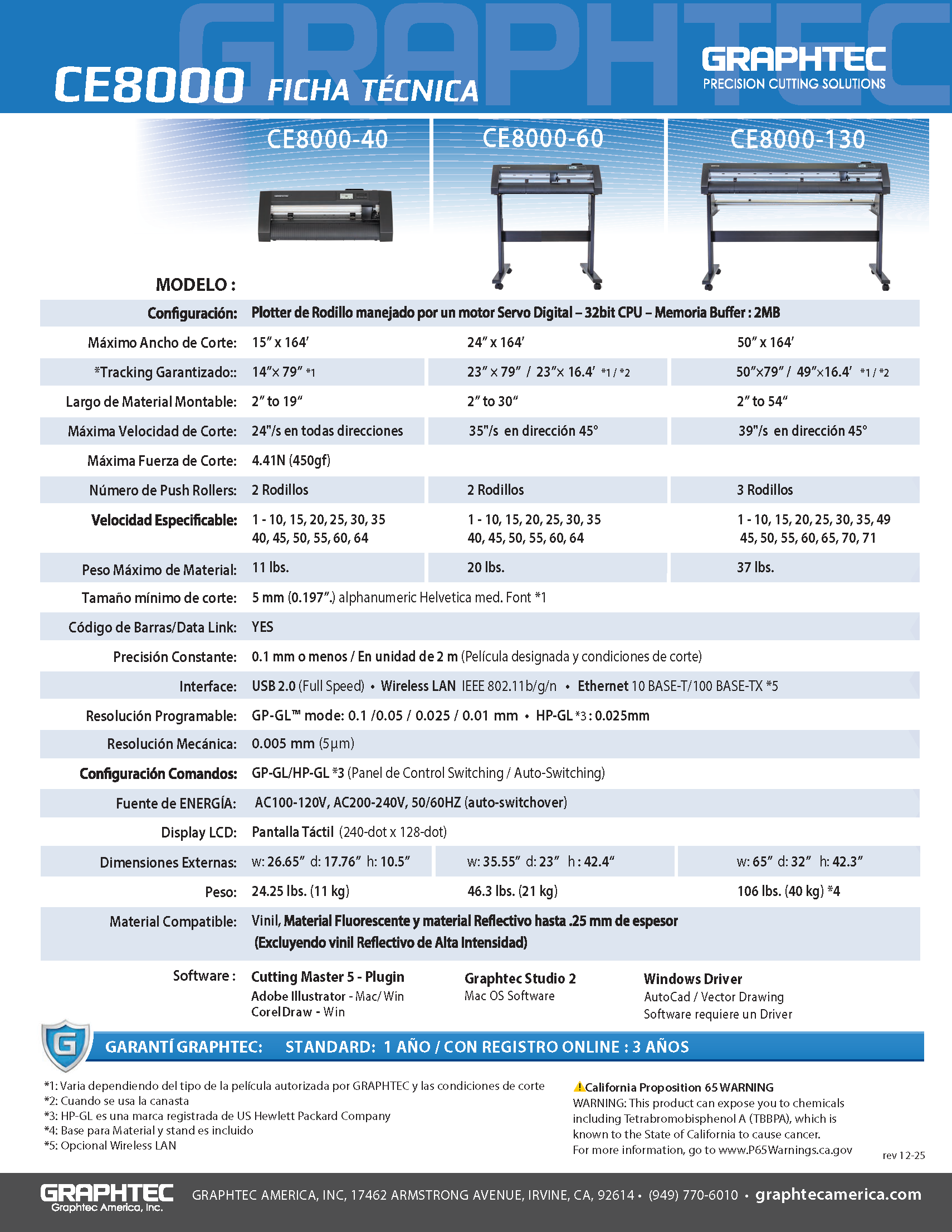

Especificaciones
FOLLETO
CE8000 Folleto
CE8000 Spec Sheet
GUIAS Y TUTORIALES
Videos
¡MAS VIDEOS CE8000 PRONTO!
La Sección de Videos Tutoriales de nuestro website contiene videos de instrucción para toda nuestra línea de productos. La librería de videos de GRAPHTEC está también disponible en nuestro Canal de Youtube.
